1. Применять нагревательный кабель согласно рекомендациям DEVI.

2. Подключение проводить стационарно (без использования разъемных соединений типа вилка/розетка) и в соответствии с действующими правилами ПУЭ и ВТТ КСО.

3. Электрические подключения должен проводить только квалифицированный электрик.

4. Электрические подключения производить через устройство защитного отключения (УЗО) с номинальным отключающим дифференциальным током не более 30 мА (10 мА для ванных комнат). В системах с применением большого количества нагревательных кабелей (большая мощность и сила тока) параметры УЗО могут отличаться от указанных (см. ПУЭ).

5. Соблюдать рекомендованную мощность на 1 м2 и не превышать максимальную.

6. Устройство теплоизоляции пола производить согласно СНиП, чтобы свести к минимуму теплопотери вниз.

7. Предусмотреть вертикальную теплоизоляцию краевых зон (переход пол — наружная стена).

8. Категорически запрещается укорачивать, удлинять или подвергать механическим воздействиям нагревательный кабель.

9. Укладывать кабель необходимо на основание, очищенное от мусора и острых предметов.

10. Диаметр изгиба кабеля должен быть не менее 6 диаметров кабеля.

11. Линии нагревательной части кабеля не должны касаться друг друга или пересекаться между собой.

12. Заземление нагревательного кабеля производить в соответствии с действующими правилами ПУЭ и СНиП.

13. Перед и после укладки кабеля, а также после заливки раствором следует замерить омическое сопротивление кабеля и сопротивление его изоляции. Сопротивление кабеля должно соответствовать указанному на соединительной муфте в диапазоне от -5% до +10%. Сопротивление изоляции проверяют специальным прибором (мегомметром) с рабочим напряжением 500÷1000 В.

14. Для управления кабельной системой DEVI использовать терморегуляторы Devireg™.

15. Перед укладкой начертить план с указанием мест расположения муфт (соединительной и концевой), «холодного» провода и направления раскладки кабеля, отметить шаг укладки кабеля и его мощность. Для этого нужно использовать страницы в «Инструкции по установке», которая является одновременно гарантийным паспортом – сертификатом.

16. При укладке одножильного кабеля (например, DSIG-20) необходимо учитывать, что кабель имеет два «холодных конца», и оба они должны быть подключены к терморегулятору, то есть необходимо закончить раскладку кабеля там, откуда она началась.

17. Не рекомендуется укладывать кабель при температуре ниже -5°С.

18. Запрещается включать не размотанный кабель!

1. Определить место установки терморегулятора и при необходимости сделать штробу в стене для скрытой проводки и монтажной коробки.

2. Разложить нагревательный кабель равномерно, соблюдая шаг укладки и обходя трубы и участки, предназначенные для установки ванных, холодильников, шкафов и т.п.

3. Для простоты укладки следует применять металлическую монтажную ленту Devifast™. Лента должна быть прочно прикреплена к основанию.

4. Датчик на проводе для измерения температуры пола должен быть проложен в гофрированной или медной трубке, внутренним диаметром от 10 мм до 20 мм. Трубку прокладывают по полу и по стене до монтажной коробки, в которой будет установлен терморегулятор. Трубка должна обеспечивать свободную замену датчика через монтажную коробку (отверстие в стене). На конце трубка должна быть заглушена (защищена) от попадания раствора. Трубку с датчиком крепят между линиями кабеля (с открытой стороны петли) на одном уровне с ними или немного выше.

5. Заливать кабель раствором следует с особой осторожностью и аккуратностью. Нагревательный кабель и соединительная муфта должны быть полностью залиты раствором. Раствор не должен содержать острых камней, а заливка не должна содержать воздушных карманов. Между теплоизоляцией и нагревательным кабелем необходимо предусмотреть несгораемый слой (предварительная тонкая стяжка, металлическая мелкоячеистая сетка или ламинированная фольга). При продавливании нагревательного кабеля в теплоизоляцию или образовании воздушных карманов вокруг него, температура кабеля может подняться выше допустимой и вывести его из строя.

6. Если конструкция пола обладает большими теплопотерями, то есть расположена на грунте, балконной плите, или над проездом, не отапливаемым подвалом, обязательно необходима установка жесткого теплоизолирующего материала толщиной не менее 20 мм! Следует применять специальные теплоизоляционные материалы для пола, с коэффициентом прочности на сжатие при 10% деформации более 0,2 Н/мм2 и коэффициентом водопоглощения не более 0,2% от объема.

7. При укладке нагревательного кабеля в цементно-песчаную стяжку запрещается его включение до полного затвердевания раствора (не менее 28 дней). При заливке другими типами растворов нужно соблюдать рекомендации производителя.

ДОПОЛНЕНИЕ: При определении конструкции пола (толщина стяжки, на-личие гидроизоляции, теплоизоляции, крепление покрытия и т.п.) необходимо руководствоваться СНиП и правилами и рекомендациями производителя.

8. Управление нагревом осуществляют с помощью терморегулятора. При комфортном подогреве (система «Теплый пол» — вспомогательное отопление) используют терморегулятор с датчиком температуры пола, а при полном отоплении — с датчиком температуры воздуха или регулятор с комбинацией датчиков: температуры пола — для ограничения максимальной температуры поверхности пола — и воздуха. Максимально допустимая температура поверхности деревянного пола, уложенного непосредственно на бетонное основание, равна 27°С. Обычно для деревянного пола толщиной до 15 мм в терморегуляторе устанавливают ограничение в 30°С, при бoльших толщинах — около 35°С.

9. Выход на заданный режим работы системы произойдет в течение 1-3 дней после включения. Это время зависит от конструкции пола, глубины залегания кабеля, наличия теплоизоляции и особенностей здания.

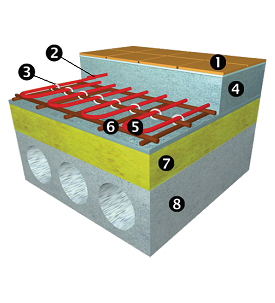

Напольный подогрев для бетонных полов (вариант установки №1)

1. Покрытие пола

2. Датчик температуры

3. Крепление Deviclip™ Twist

4. Бетон (3-5 см)

5. Deviflex™ — нагревательный кабель
(DTIP-18 - для кафельного покрытия,
DTIP-10 - для паркета/ламината/ковролина,
DSIG-20 - для подогрева наружных площадей)

6. Арматурная сетка

7. Теплоизоляция - экструдированный пенополистирол
(установка необязательна - если внизу отапливаемое помещение,
2 см и более - если внизу фундамент/грунт,
5 см и более - если внизу неотапливаемый балкон)

8. Бетонная плита

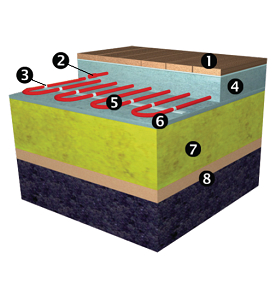

Напольный подогрев для бетонных полов (вариант установки №2)

1. Покрытие пола

2. Датчик температуры

3. Монтажная лента Devifast™

4. Бетон (3-5 см)

5. Deviflex™ — нагревательный кабель
(DTIP-18 - для кафельного покрытия,
DTIP-10 - для паркета/ламината/ковролина,
DSIG-20 - для подогрева наружных площадей)

6. Разделительный бетонный/цементный слой или фольга

7. Теплоизоляция - экструдированный пенополистирол

8. Песок и грунт

Другие сочетания покрытия пола и существующих конструкций основания также возможны.

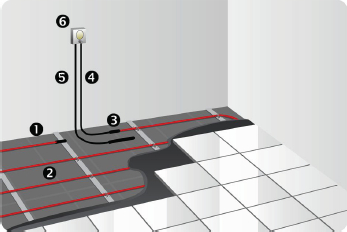

Общий вид

1. Нагревательный элемент (кабель)

2. Шаг укладки

3. Присоединение питающего кабеля (муфта)

4. Питающий кабель (холодный конец)

5. Датчик температуры в гофре (поставляется в комплекте с терморегулятором)

6. Терморегулятор

Нагревательный кабель запрещается укорачивать, удлинять или подвергать механическому напряжению и растяжению.

Необходимо предохранять изоляцию кабеля от повреждений.

Заделка в бетон, цементный раствор или стяжку.

Основание не должно содержать острых камней, оно должно быть достаточно влажным, однородным, свободным от воздушных полостей.

Периодически проверяйте сопротивление кабеля (мата).

Нагревательные кабели не должны соприкасаться друг с другом или с другими нагревательными элементами и должны быть равномерно распределены по подогреваемой поверхности.

Нагревательные кабели должны быть уложены не ближе 30мм от инженерных коммуникаций здания (труб и т.д.)

Deviclip™CC (расстояние между соседними креплениями 1 см)

Монтажная лента Devifast™ (расстояние между соседними креплениями 2,5 см)

Шаг укладки кабеля представляет собой расстояние -
между соседними нагревательными кабелями, выраженное в сантиметрах.

Шаг укладки (C-C) рассчитывается по формулам:

C-C [см] = (Площадь подогрева [м²] x 100) / Длина кабеля [м], или

Шаг укладки [см] = (Удельная мощность кабеля [Вт/м] x 100)/ Плотность теплового потока [Вт/м²]

*Удельная мощность может быть увеличена до 225 Вт/м² в краевых зонах, какнапример, под большими окнами

•   только при наличии бетонного основания и под плиткой

•   при условии подключения к отдельному датчику температуры пола и терморегулятору

Дерево дает усадку и разбухает естественным образом в зависимости от величины относительной влажности.

Относительная влажность в помещении (RH).

Оптимальное значение относительной влажности 30-60%.

♦ Следует избегать применения клена и бука в конструкциях многослойного пола, за исключением тех случаев, когда дерево прошло сушку в камере.

♦ Установите пароизоляцию для черновых полов при относительной влажности менее 95%, в случае, если относительная влажность более 95%, следует установить гидроизолирующую плёнку.

♦ Обеспечьте полное прилегание нагревательных элементов к элементам пола, расположенным над ними (воздушные зазоры не допускаются).

♦ Установите систему отопления на всей поверхности пола. Температура поверхности при этом должна быть 15°C.

♦ Всегда устанавливайте напольный датчик, чтобы ограничить температуру пола.

Обслуживание и ремонт

Кабельные электрические системы отопления DEVI не требуют сервисного обслуживания.

Гарантийные сроки, предоставляемые производителем:

-  нагревательные кабели Deviflex™, маты Devimat™ и наборы Devicell Dry™ - 10 лет;

- нагревательные маты для зеркал - 2 года;

- силиконовые кабели - 2 года;

- саморегулирующиеся кабели - 5 лет;

- терморегуляторы - 2 года;

- остальная продукция - 2 года.

Срок службы нагревательного кабеля или мата, установленных в бетон или плиточный клей, составляет не менее 50 лет. Для систем снеготаяния, установленных на крышах, необходимо перед наступлением заморозков провести визуальный осмотр нагревательного кабеля и крыши и при необходимости очистить желоба и водостоки от сухих листьев, елочных иголок и т.п. Перед включением системы необходимо проверить омическое сопротивление кабеля и сопротивление его изоляции. При повреждении кабеля или выхода из строя терморегулятора необходимо обратиться в сервисную службу DEVI. Сервисная служба обладает уникальным оборудованием по поиску неисправностей нагревательного кабеля. Нет необходимости вскрывать весь пол. Специальные ремонтные наборы позволяют полностью восстановить работоспособность кабеля.
